Самодельное буры для бурения скважин

Оглавление

Бурение скважин на воду в мягких грунтах можно выполнять без вызова специализированных бригад, делая это своими силами. Глубина скважины не может превышать двадцати метров, этого достаточно для забора хорошей воды. Бурение вполне возможно, если сделать бур для скважины своими руками, приложив некоторое старание и имея необходимые инструменты, умение обращаться с металлом, сварочным оборудованием и слесарными инструментами.

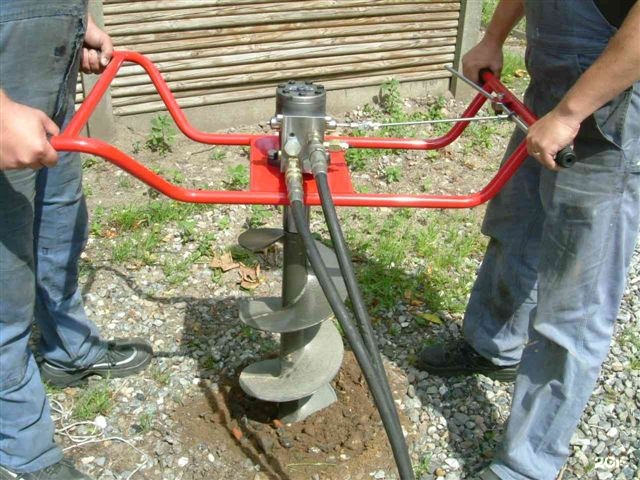

буры для скважин

Основными рабочими элементами самодельного бура являются: буровая труба, которая должна быть разъемной для удобства работы с нею, а также рукоятка, позволяющая производить бурение одному-двум работникам. Но основным рабочим органом все же служит металлический бур, который изготавливается в различных вариантах.

Прежде, чем начинать работу по изготовлению инструмента для бурения скважины, следует определиться с его типом и выполнить его чертежи.

Буры спирального типа

Ручной бур спирального типа сделать своими руками достаточно несложно, если заранее подготовить необходимые материалы и инструменты. Подбирается основной элемент конструкции в виде длинной трубы небольшого диаметра либо металлического стержня, после чего к нему привариваются два полудисковых ножа на расстоянии около 200 миллиметров от нижнего заостренного края.

Ножи изготавливаются из разрезанного пополам металлического диска и привариваются к трубе или стержню под углом около 20° к горизонту. Располагаются они напротив друг друга, что в итоге составит оптимальный для бурения угол. Нижние кромки полудисковых режущих элементов хорошо затачиваются для облегчения резания почвы. От этого зависит и скорость и простота выполнения работы.

Схема строения бураКлассическая схема строения бура спирально типа

Принцип работы спирального бура состоит в том, что во время вращения осевого элемента, выполняемого при помощи рукояти, полудисковые ножи врезаются в почву и разрыхляют ее. Через определенное количество пройденных вглубь почвы сантиметров, что определяется опытным путем, буровая конструкция вытаскивается, и разрыхленная земля ссыпается в стороне от будущей скважины. Далее операция повторяется вновь вплоть до достижения скважин нужной глубины скважины и достижения поставленной задачи – бурения скважины на воду.

Очищается ручной бур от налипшего грунта также несколько в стороне от места выполняемого бурения, после чего он вывозится с участка. С увеличением глубины производства работ производится наращивание длины штанги бура. Отдельные элементы штанги надежно соединяются при помощи резьбового соединения или крепления шплинтами, а для облегчения процесса подъема штанги дополнительные ее звенья снимаются.

Самодельные буры спирального типа прекрасно справляются с рыхлым грунтом, который содержит небольшое количество гравия и мелких камней. Такой конструкцией можно пробурить рабочую скважину на воду глубиной до второго горизонта водоносного слоя.

Ложковый бур

Еще один тип самодельных конструкций для выполнения самостоятельного роторного бурения скважин на воду – бур-ложка, или ложковый бур. Он используется для работ по изготовлению скважин на воду в грунте небольшой плотности, в частности, в песчаных грунтах и смешанных песчано-глинистых грунтах.

bur_lЛожковый бур

Он выглядит как цилиндрическая конструкция из металла с нижней и боковыми режущими кромками. Срезаемый ими грунт попадает во внутреннюю полость стального цилиндра бура и удерживается внутри за счет внутреннего уплотнения грунта и его прилипания к стенкам цилиндра. После каждого цикла проходки вся конструкция поднимается вверх и на поверхности очищается от земли. За один раз можно углубляться в грунт на достаточную глубину (до 40-ка сантиметров).

Для того чтобы сделать ложковый бур для бурения скважин на воду, нужен отрезок стальной трубы длиной около 70-80 сантиметров. Диаметр трубы подбирается в зависимости от планируемого диаметра будущей скважины. В нижней части делается прорезь, ширина которой зависит от качества грунта на участке: для сыпучей почвы с преобладанием песка прорезь может быть 6-8 миллиметров, для глинистых грунтов – несколько шире.

Нижняя часть конструкции делают в виде загибающегося ковша, кромки по направлению вращения бура затачиваются. К корпусу ложкового бура может быть приварено сверло для обеспечения направления движения, его диаметр – до 36-ти миллиметров.

Существует также вариант, как самому сделать ложковый бур несколько иной конструкции – со небольшим (10-20 мм) смещением оси нижнего ковша относительно основной оси, так называемым эксцентриситетом. Ось приваренного сверла должна совпадать с осью вращения, что позволяет делать диаметр скважины несколько большего диаметра, чем размер ложечной конструкции. Больший диаметр бурения удобен тем, что при риске обвала стенок вследствие рыхлости грунта можно делать одновременную обсадку скважины. Сам бур будет проходить внутри обсадной трубы.

В верхней части ложечной конструкции приваривается отрезок трубы или металлического стержня для крепления бура со штангой и далее с рукояткой для вращения. Наращивается бурильная колонна так же, как при выполнении шнекового бурения на воду.

Процесс изготовления ложкового бура

Для того, чтобы изготовить самодельный бур-ложку, следует подготовить нехитрый набор инструментов:

  • металлическую трубу нужного диаметра;
  • металлические уголки;
  • углошлифовальную машинку;
  • слесарные тиски;
  • рулетку.

Можно изготовить ложковый бур даже из старого газового баллона, если его диаметр окажется подходящим для изготовления скважины на воду. От него отрезается нижняя часть длиной около 250-ти миллиметров, а на торце надо сделать разрезы, которые будут выполнять функцию разрыхления и резания грунта.

На следующем этапе в стенках баллона вырезаются узкие вертикальные окна, через которые удаляется набивающийся внутрь в процессе работы грунт. Размер окон – 50х200 миллиметров.

Вверху баллона сверлится отверстие для вваривания будущей ручки вращения, крепление которой можно усилить за счет крепления перемычек, привариваемых между трубой и верхней поверхностью баллона.

Режущие кромки бура выносятся наружу при помощи металлических уголков, на которых надо делать прорези длиной до 40-ка миллиметров и шириной, которая равна толщине стенок баллона.

На следующем этапе работ приваривается рабочее сверло из металлической полосы длиной 200 миллиметров и шириной 35 миллиметров. Толщина металла – 3 миллиметра. Полоса загибается в слесарных тисках в виде спирали, ее нижняя часть срезается под 45° и затачивается. Полученное сверло приваривается к буру.

Ручки бура можно изготовить из арматуры, на которой надо закрепить короткие отрезки труб для удобства работы.

Самодельный бур для канатно-ударного способа бурения

Ударный бур выглядит как труба из толстой стали, диаметр которой соответствует требуемому диаметру скважины. Сверху к трубе по осевой линии приваривается металлическая полоса с отверстием для крепления подъемного каната, нижний торец затачивается по кольцу, либо на нем вырезаются косые зубцы. По возможности торцевая часть бура закаляется в печи.

бур канатно-ударного типаКонструкция бура Канатно-ударного типа

Ударно-забивной способ применяется гораздо реже, чем роторный или ложковый способ бурения скважин. Дело в том, что рыхлые и водянистые грунты плохо удерживаются внутри стального стакана, резко снижая производительность работ.
